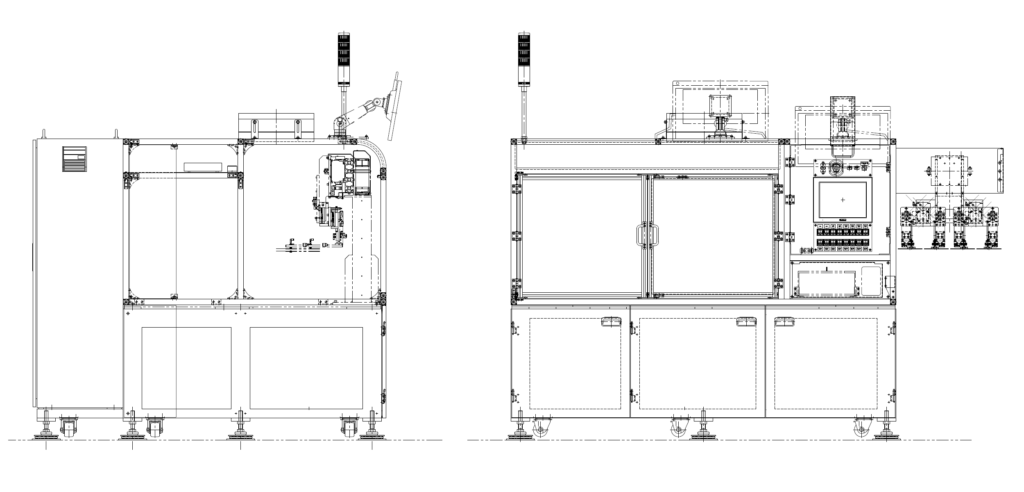

AKF11 SERIES
小型フレキパネル圧痕検査装置 AKF11シリーズ
フレキシブルパネルのIC/COF接合部をTDIラインスキャンカメラで撮像し、位置ズレ、導電粒子数、異物、圧痕強度を検査します。
OVERVIEW
装置概要
小型フレキシブルパネル向けの圧痕検査装置です。投入されたパネルのACF接合部を撮影し、画像処理によりOK/NG判定を行います。適用サイズや検査ステージ、カメラ構成はライン条件に合わせて検討できます。
対象パネルフレキシブルパネル 1〜8インチ目安
撮像方式TDIラインスキャンカメラ
処理能力2.8秒 / 3.5秒 / 4.5秒モデル
外形寸法W2050 x D1500 x H1700mm 参考
重量約2,000kg
電源単相AC220V / 3相380V
クリーン度Class 1,000
保証納入後1年間 / 精度保証3年間
FEATURES
装置特徴
- TDIラインスキャンカメラによる高速・高精細撮像
- 同軸レーザーオートフォーカスによる高さ変動への追従
- 検査ユニットと検査ステージを独立させた防振構造
- 抜取り検査、循環検査、検査パスなど運用モードを選択可能
INSPECTION
検査項目・画像処理
主な検査項目
- 導電粒子分布のズレ量
- 導電粒子数のカウント
- 異物混入・パターン内の傷
- 圧痕強度
撮像・フォーカス
TDIラインスキャンカメラと同軸レーザーオートフォーカスにより、薄板パネルや搬送中の高さ変動に追従しながら鮮明な画像取得を支援します。
データ活用
検査結果データ、NG画像、測定値を保存し、SPCアップロードや画像保存ストレージなど、ライン運用に合わせた拡張にも対応します。
CUSTOMIZE
ライン構成に合わせてカスタマイズします。
適用パネルサイズ、検査ステージ数、カメラ台数、搬送枚数、タクトタイム、上位通信、画像保存形式は、導入先のライン条件に合わせて検討できます。
